Installation du Filtre à Rouleau

⚠️ Avertissement important – Sécurité & déclenchements intempestifs

Un filtre à rouleau peut se déclencher lors de variations de niveau d’eau (arrêt pompe de retour, écumeur, entretien). Pour éviter une consommation inutile de tissu, débranchez l’alimentation du filtre pendant ces opérations.

Pendant la première semaine, surveillez régulièrement le fonctionnement (niveau d’eau, flotteur, déroulement du tissu).

Ce guide vous explique, pas à pas, comment :
1) assembler le filtre à rouleau selon votre modèle
2) installer et configurer le contrôleur Wi-Fi (CP-Controller ou CP-Controller PLUS)
3) (option) connecter le contrôleur au Wi-Fi de la maison (STA)
4) réaliser l’installation finale et régler correctement le flotteur

Contact support : shop@coralplast.fr

Pour accélérer le support, indiquez votre modèle (CP-RS/CP-WB/CP-BM/CP-OFF/CP-10PLUS/CP-4"SLIM/CP-10/CP-15/CP-15w).

1) Assemblage du filtre

1.1) Choisir la vidéo correspondant à votre modèle

Regardez la vidéo correspondante au modèle acheté.
L’assemblage avec les contrôleurs Wi-Fi CP-Controller et CP-Controller PLUS est identique.

2) Installation et configuration du contrôleur Wi-Fi

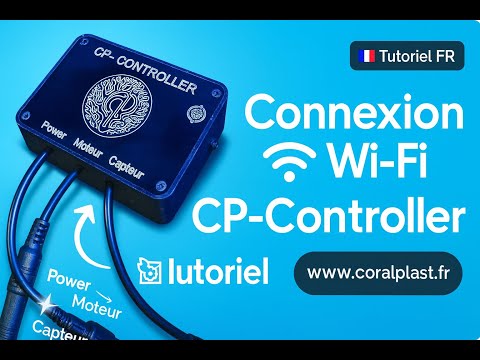

2.1) CP-Controller (Tuya Smart)

Branchez la prise d’alimentation.
Pour entrer en mode configuration, la lumière bleue doit clignoter rapidement. Si ce n’est pas le cas, maintenez le bouton du contrôleur 8 secondes jusqu’à ce que la lumière clignote rapidement.
Téléchargez l’application Tuya Smart (Android / iPhone).

Tuya Smart (Android) Tuya Smart (iPhone)

Vidéo : procédure Tuya

Vérifiez que le moteur tourne : via le bouton, via le flotteur et via le téléphone (Wi-Fi).
Faites tourner le moteur via le flotteur pendant 2 secondes pour vérifier l’arrêt automatique.

2.2) CP-Controller PLUS (interface Web en mode AP)

Important : désactivez les données mobiles / 4G / 5G sur votre smartphone avant de vous connecter au Wi-Fi du contrôleur.

Étapes de connexion (mode AP)

Branchez la prise d’alimentation. Attendez 20–30 secondes que son réseau Wi-Fi apparaisse.
Désactivez les données mobiles.
Dans les réglages Wi-Fi, connectez-vous au réseau du contrôleur :
- Le SSID figure sur l’étiquette (ex. CP-Controller-XXXX).
- Mot de passe Wi-Fi : 123456789.
Ouvrez un navigateur et saisissez : http://192.168.4.1
Sélectionnez votre langue (EN / IT / FR). C’est prêt.

💡 Astuce : le contrôleur diffuse toujours son propre Wi-Fi (mode AP). Vous pouvez donc vous y connecter même s’il n’est pas relié à votre réseau domestique.

Vidéos CP-Controller PLUS

Présentation CP-Controller PLUS

Tutoriel de connexion

Fonctionnement interface

2.3) (Option) Connexion au Wi-Fi de la maison (STA)

Disponible uniquement à partir du firmware 1.9.2 : si votre contrôleur est en version inférieure, cette option n’apparaîtra pas. Dans ce cas, vous devez d’abord mettre à jour (voir 2.4).

À quoi ça sert ? Se connecter au Wi-Fi de la maison permet d’accéder au contrôleur depuis votre réseau domestique (sans basculer sur le Wi-Fi AP) et d’utiliser des fonctions connectées comme Home Assistant (si vous le souhaitez).

Étapes (résumé) – depuis l’interface Web

Connectez-vous au contrôleur en mode AP (Wi-Fi du contrôleur) et ouvrez http://192.168.4.1.
Sur la page principale, ouvrez l’assistant WiFi / LAN Setup.
Renseignez (ou choisissez via scan) le SSID de votre Wi-Fi maison et son mot de passe.
Cliquez sur Enregistrer & connecter (l’AP reste disponible).
Une fois connecté, notez l’IP LAN affichée (ex. 192.168.1.89) pour accéder au contrôleur depuis le réseau maison.

Accès ensuite : lorsque vous êtes sur le Wi-Fi de la maison, ouvrez l’IP LAN (ex. http://192.168.1.89) pour accéder au tableau de bord sans vous connecter au Wi-Fi AP.

2.4) Firmware 1.9.2 : nouveautés & faut-il mettre à jour ?

Résumé simple : la version 1.9.2 ajoute des fonctions réseau avancées : connexion au Wi-Fi de la maison (STA) et intégration Home Assistant.

Si vous n’en avez pas besoin, il n’y a aucune obligation de mettre à jour : le fonctionnement du filtre (moteur, flotteur, avance, usage, interface en AP) reste exactement le même.

Ce que la 1.9.2 ajoute concrètement

Connexion au Wi-Fi de votre maison (STA) en plus du mode AP.
Accès au tableau de bord sur le réseau domestique (via IP locale).
Interface avec Home Assistant : capteurs (états/usage/alertes) + commandes (reset, avance, etc.).

Quand la mise à jour est recommandée

Vous voulez accéder au contrôleur depuis votre Wi-Fi maison (LAN) sans vous connecter au Wi-Fi AP.
Vous souhaitez utiliser Home Assistant pour monitoring/alertes/automatisations.

Quand la mise à jour n’est pas nécessaire

Vous utilisez uniquement le mode AP (connexion directe au Wi-Fi du contrôleur).
Vous ne souhaitez pas Home Assistant ni accès LAN.
Dans ce cas : aucune fonctionnalité “filtration” n’est modifiée.

Où trouver votre version firmware (pour savoir si vous êtes à jour)

Ouvrez l’interface web (page principale).
La version firmware est affichée en bas de l’écran (bas de la page).

Page officielle CP-Controller PLUS Update :

CP-Controlle PLUS – Configuration réseau

Cette page détaille les fonctionnalités exactes de la 1.9.2 et la procédure complète de mise à jour.

3) Installation finale & réglage du flotteur

3.1) Installation du filtre

Installez le filtre dans le support à chaussette.
Branchez la prise d’alimentation.
Installez la pièce de support verticale (uniquement pour le filtre RedSea).

3.2) Réglage du flotteur

Pourquoi le réglage est important

Flotteur trop bas : consommation importante de tissu.
Flotteur trop haut : l’eau peut déborder avant activation.

Procédure de réglage

Commencez par régler le capteur le plus haut possible.
Lorsque le filtre se charge (jusqu’à 72 heures lors de la première utilisation) et que l’eau commence à déborder du trop-plein, abaissez doucement le capteur jusqu’à ce qu’il s’active.
À ce stade, le filtre est correctement réglé.

ATTENTION : si vous arrêtez la pompe de retour, l’écumeur ou si vous effectuez un entretien qui fait monter le niveau d’eau dans la chambre du filtre, pensez à débrancher le filtre pour éviter une activation inutile et le gaspillage du tissu.

3.3) Vérification la première semaine

Pendant la première semaine, vérifiez régulièrement : bon déroulement du tissu, position du flotteur, absence de blocage.

3.4) Vidéo : changement de rouleau (CP10-MAX & CP4-SLIM)

NOTICE EN PDF

4.1) Télécharger / ouvrir

PDF : https://coralplast.fr/wp-content/uploads/2025/09/Guide-de-demarrage-rapide-—-CP-Controller.pdf

Si votre “HTML window” bloque l’aperçu PDF, utilisez simplement le lien ci-dessus.

4.2) Aperçu (optionnel)

Support

Email : shop@coralplast.fr
